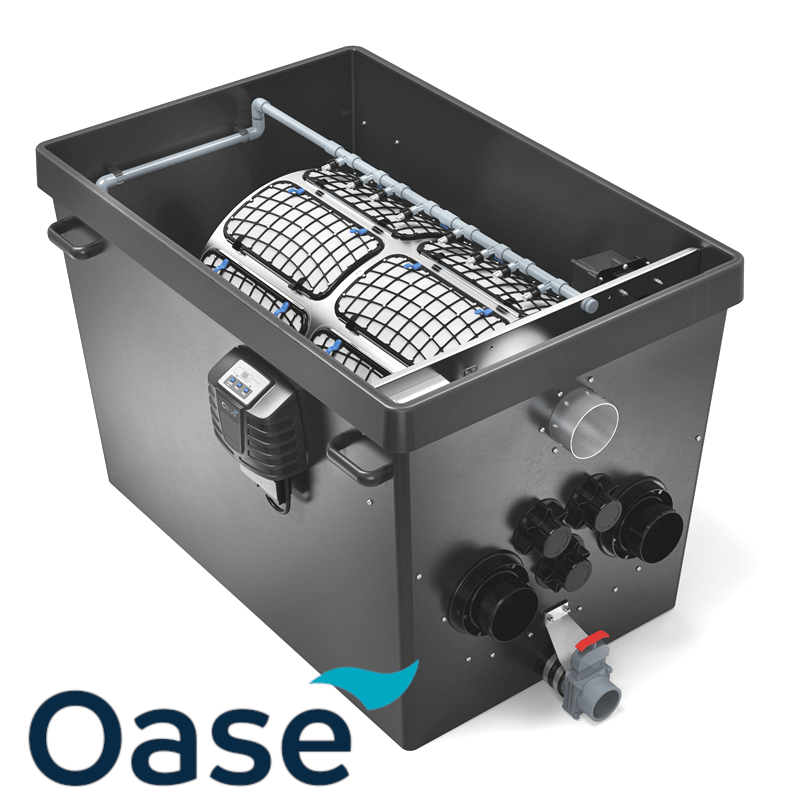

OASE-73365 ProfiClear Premium TF-XL moduł pompowy EGC

Oase-73365 ProfiClear Premium DF-XL filtr bębnowy dla naprawdę wymagających klientów.

Zadaniem fitra bębnowego ProfiClear Premium XL jest separacja większych zanieczyszczeń na sitach (60 μm) zanim woda przepłynie do części biologicznej filtra. W wyniku oddzielenia frakcji stałej z wody usuwamy elementy które na skutek rozkładu biologicznego wzbogacałyby wodę w substancji pokarmowych. Działanie modułu filtra bębnowego jest więc bardzo ważne do wspomagania biologii filtra w module Moving Bed oraz w module odpływu.

Seria flitów bębnowych DF-XL do oczek wodnych i stawów kąpielowych Oase powstała jako odpowiedz na potrzebę zachowania czystości wody w coraz większych oczkach wodnych i stawach. Zbiorniki wodne zwiększają swoją objętość, a klienci wymagają perfekcyjnej czystości wody przy jednoczesnym zachowaniu niewielkiej przestrzeni zajmowanej przez układy filtracyjne.

Cóż było robić aby szybko odpowiedzieć na zapotrzebowanie rynku niemieccy projektanci Oase mistrzowie unifikacji produkcji zaprojektowali dwa razy wydajniejsze filtry na obudowach doskonale nam znanych z serii filtrów Biotec Screanmatic. W efekcie otrzymaliśmy bardzo wydajny filtr a właściwie cały nowy system filtracyjny o bardzo dużych możliwościach.

Oase-73365 ProfiClear Premium DF-XL bardzo dobrze sprawdza się przy dużych oczkach wodnych, stawach naturalnych i kąpielowych. Dla zbiorników ozdobnych o pojemności do 530 m3 oraz oczkach wodnych z karpiami koi do 100 m3. Bębnowy system filtracyjny Premium DF-XL zapewnia naprawdę doskonałą jakość wody na najmniejszej z możliwej przestrzeni. Moduł bębnowy działa jako separator cząstek stałych wszytko co pozostanie  sitach o wielkości oczek zaledwie 60 μm zostanie automatycznie spłukane i wyprowadzone poza filtr. Dzięki czemu nasza woda staje gotowa do kolejnego etapu obróbki czyli filtracji biologicznej. Przez moduł bębnowy pompowy możemy przepuścić do 55000 l/h. Należy tu pamiętać ze 55000 l/h nie oznacza maksymalnej wydajności pompy podawanej przez producentów tylko wydajności w tzw punkcie pracy czyli po odjęciu strat poziomych na przewodach tłocznych i geometrycznej różnicy wysokości liczonej od lustra wody do miejsca posadowienia filtra.

Dzięki szczególnie wysokiej wydajności filtra Oase oraz inteligentnymi funkcjom sterowania z autonomiczną funkcją samooczyszczania zapewniającą wyjątkową swobodę i w zasadzie brak konieczności nadzoru nad modułem filtra bębnowego. Wszystkimi ustawieniami można wygodnie sterować za pomocą aplikacji poprzez integrację systemu z systemem sterowania OASE (EGC).

Tak powstała cała profesjonalna seria zupełnie nowych modułów które które swoimi możliwościami przewyższają dotychczasowe układy filtracyjne Oase. Usuwanie zanieczyszczeń stałych to oczywiście moduł bębnowy. Kolejnym modułem naszego nowego układu filtracyjnego jest moduł biologiczny który zyskał nowe medium fluidalne płatki PondPads dzięki czemu jest jeszcze skuteczniejszy. Skuteczność ta wynika z większego pola powierzchni płatków. Pojedynczy płatek ma ok 2,5x w większe pole powierzchni zasiedlenia bakterii w stosunku do starego złoża Heli-x. Dzięki zmianie złoża i zwiększeniu objętości komory modułu nowe PondPadsy mogą być zasiedlone przez bakterie denitryfikacyjne. Są to bakterie rozkładające w pierwszym etapie zawarty w wodzie amoniak/amon i azotyny które do wody dostają się do wody głównie z rybim pokarmem. Pokarm zjadany przez ryby i trawiony w znakomitej większości powinien być zamieniony na masę mięśniowo kostną. Resztki nie strawionego pokarmu i produkty przemiany materii trafiają do strefy przydennej oczka wodnego w formie odchodów. W podobny sposób rzecz przedstawia się z fosforanami co w połączeniu ze związkami Azotu powoduje pojawianie się glonów nitkowatych. Co jest zjawiskiem dalece niepożądanym. Dzięki nowemu modułowi biologicznemu który ma zupełnie nowy system napowietrzania złoża ruchomego i bardziej wydajne złoże fluidalne PondPadsbakterie otrzymują właściwe proporcje tlenu atmosferycznego który jest niezbędny w procesach nitryfikacji i denitryfikacji.

Kolejnym elementem nowego układu filtracyjnego jest ProfiClear Premium XL Standing Bed Module. Jest to moduł który zapewnia wodzie już oczyszczonej mechanicznie i biologicznie dodatkowy stopień oczyszczalnia biologicznego polegający na krążeniu wody pomiędzy bardzo zagęszczonym i rozbudowanym materiałem filtracyjnym. ClearWave na którym osadzają się kolonie bakterii. Wysoki stopień rozdzielenia wody wydłużenie drogi przepływu strumienia napływającego pomiędzy niezliczona ilością komórek złoża powoduje wydłużenie czasu przebywania wody komorze. To właśnie wydłużenie czasu przebywania połączone oczywiście z intensywnym napowietrzaniem powoduje doczyszczenie wody ze składników niepożądanych (Azotany) w procesie denitryfikacji przy koniecznym do procesu intensywnym napowietrzaniu jako źródle Tlenu. Dzięki tym składowym bakterie przetwarzają (azotany) do postaci Azotu gazowego który w tym samym module również uchodzi do atmosfery.

Głównym zadaniem fitra bębnowego ProfiClear Premium XL jest separacjaw większych zanieczyszczeń na sitach (60 μm) zanim woda przepłynie do części biologicznej filtra. W wyniku oddzielenia frakcji stałej z wody usuwamy elementy które na skutek rozkładu biologicznego wzbogacałyby wodę w substancji pokarmowych. Działanie modułu filtra bębnowego jest więc bardzo ważne do wspomagania biologii filtra w module Moving Bed oraz w module odpływu. Maksymalna wydajność cyrkulacji w systemie filtrów wynosi 50000 l/h w przypadku układu z pompą cyrkulacyjną, natomiast 66000 l/h w przypadku układu grawitacyjnego. Proces filtracji jest sterowany i kontrolowany automatycznie przez układ sterowania ze zintegrowanym mikroprocesorem. Automatyczne samooczyszczanie można przy tym indywidualnie dopasować do potrzeb.

W skład zestawu ProfiClear Premium TF-XL moduł pompowy wchodzi:

• Filtr bębnowy-1 szt
• Sterownik ze skrzynką EGC-1 szt
• Zasilacz sieciowy-1 szt
• Nakrętki kołpakowej-2szt
• Podkładka 6 x 12 x 1 mm - 5 szt
• zestaw elamentów do podłączenia

Dla systemu filtrów OASE ProfiClear Premium XL dostępne są następujące moduły:

• ProfiClear Premium TF-XL z pompą cyrkulacyjną EGC
• ProfiClear Premium TF-XL z przepływem grawitacyjnym EGC
• Moduł ProfiClear Premium XL Moving Bed
• ProfiClear Premium XL Discharge Module z pompą
• ProfiClear Premium XL Discharge Module z przepływem grawitacyjny

Dane techniczne ProfiClear Premium

• Masa filtra bez wody :125 [kg]
• Masa filtra z wodą (opcja z pompą cyrkulacyjną): 535 [kg]
• Masa filtra z wodą (opcja z rzepływem grawitacyjnym): 655 [kg]
• Wymiary (Dł x szer x wys) : 1295 x861x821 [mm]
• Napięcie nominalne 230V/50 Hz
• Pobór mocy w stanie spoczynku 5W
• Pobór mocy podczas czyszczenia 1100 W
• Maksymalny pobór mocy 1600 W
• Napięcie wyjściowe pompy płuczącej 230 V
• Napięcie wyjściowe silnika bębna V DC 12
• Napięcie wyjściowe generatora sygnału V DC 12
• Temperatura otoczenia °C -10 … +35
• Bezpiecznik topikowy 5 × 20 mm, 250 V : T16 A
• Długość kabla sieciowego 5 m
• Długość kabla przyłączeniowego do zasilacza sieciowego: 4,5 m
• Dozwolona temperatura wody: +4 … +35 °C
• Długość przewodów filtra bębnowego: 5m
• Emisja hałasu : 70
• Pompa płucząca- Ciśnienie wody: 7 [bar]
• Zużycie wody w procesie płukania :3,2 [l]
• Średnica bębna : 565 [mm]
• Szerokość bębna:780 [mm]
• Ilość segmentów sitowych 16
• Przyłącze DN 75 / DN 110
• minimalna wydajność cyrkulacji: 25000 [l/h]
• maksymalnie wydajność cyrkulacji ( z pompą cyrkulacyjną): 50000 [l/h]
• maksymalnie wydajność cyrkulacji ( z przepływem grawitacyjnym): 66000 [l/h]

Dane techniczne zasilacza ProfiClear Premium

• Napięcie znamionowe: 230V/50 Hz
• Napięcie wyjściowe : 12 V
• Pobór mocy w stanie spoczynku :5 [W]
• Pobór mocy przy czyszczeniu: 75 [W]
• Maks. prąd wyjściowy: 8,3 [A]
• Długość kabla sieciowego: 2 [m ]
• Długość kabla przyłączeniowego do sterownika: 0,4 [m]
• Wymiary (Dł x szer x wys) : 231x148x63 [mm]
