Wielofunkcyjna Armatura Ścienna Oase UWK 100 E (51120)

Oase UWK 100 E (51120): Zintegrowany Moduł Ścienny do Zarządzania Bilansem Wodnym w Niecce Fontanny

Oase Armatura wielofunkcyjna armatura przelewowa UWK 100 E o numerze katalogowym 51120 to prefabrykowany, zintegrowany moduł ścienny, zaprojektowany w celu optymalizacji i uproszczenia kluczowych procesów hydraulicznych w zaawansowanych instalacjach wodnych. Urządzenie konsoliduje trzy odrębne funkcje w jednej, kompaktowej i wysoce odpornej jednostce, eliminując potrzebę stosowania wielu oddzielnych komponentów i minimalizując liczbę krytycznych punktów przejścia przez hydroizolację obiektu.

Zintegrowane funkcje modułu:

1. Obwód uzupełniania wody: Dedykowane przyłącze do zasilania instalacji w świeżą wodę.

2. Przelew grawitacyjny: Zabezpieczenie przed przekroczeniem zadanego poziomu lustra wody.

3. Port instalacyjny dla sondy: Przygotowane miejsce do montażu czujnika elektronicznego systemu automatycznej kontroli poziomu.

Specyfikacja Techniczna i Materiałowa

Parametry modułu zostały zdefiniowane pod kątem maksymalnej trwałości i kompatybilności z profesjonalnymi standardami instalacyjnymi.

• Numer Artykułu: 51120

• Materiały konstrukcyjne:

  • Korpus główny: Stal nierdzewna 1.4301 (V2A / AISI 304)

  • Elementy krytyczne (w stałym kontakcie z wodą): Stal kwasoodporna 1.4571 (V4A / AISI 316Ti), gwarantująca podwyższoną odporność na korozję chlorkową.

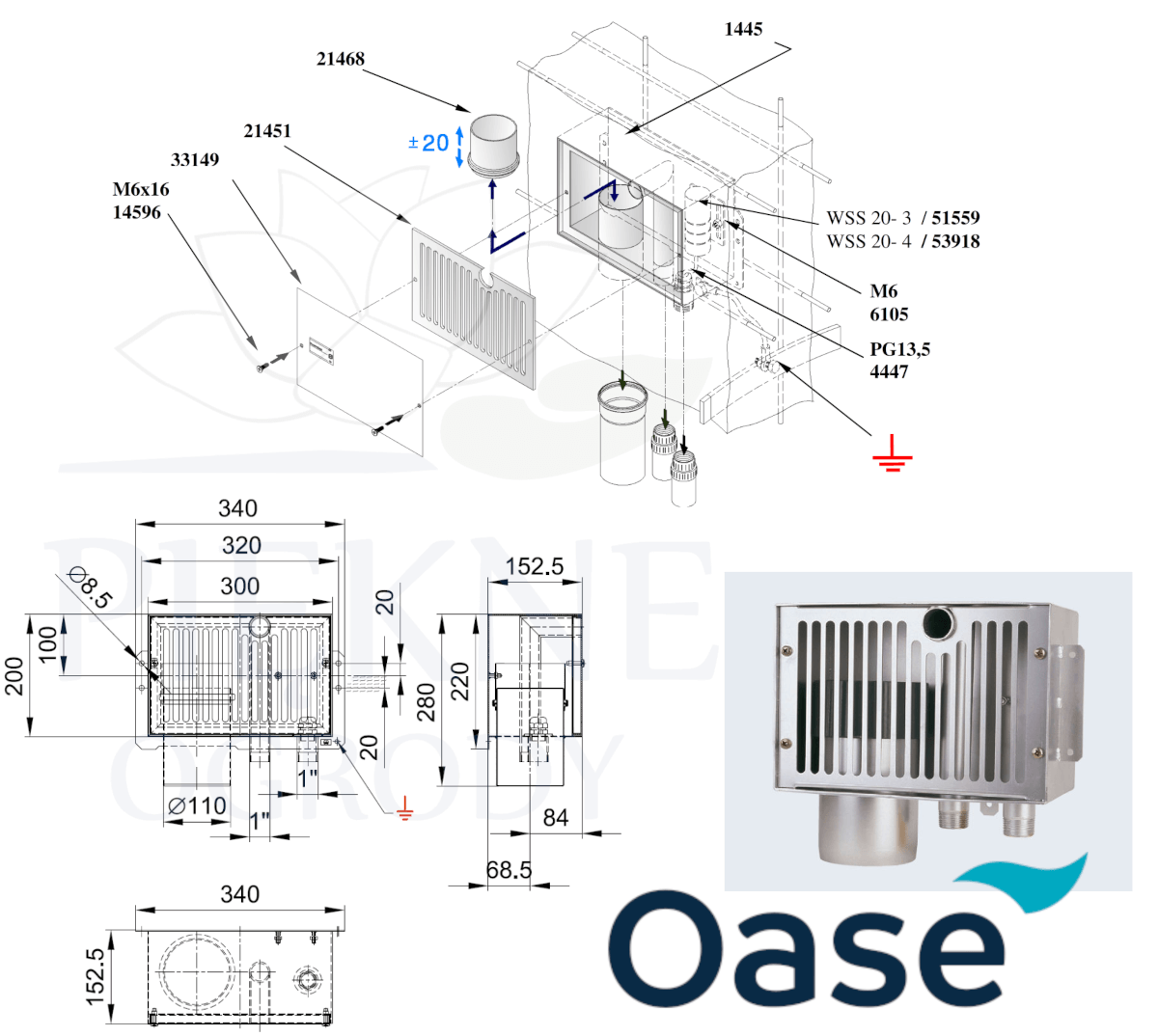

• Wymiary gabarytowe: 340 x 271 x 153 mm

• Waga netto: 4,94 kg

• Przyłącze przelewu grawitacyjnego: Zintegrowany króciec DN 110, kompatybilny ze standardowymi systemami rur kielichowych (np. KG/HT).

• Przyłącza obwodów roboczych: 2 x 1” (gwint wewnętrzny)

Konstrukcja i Mechanika Działania

Moduł UWK 100 E jest przeznaczony do wbudowania w strukturę ściany zbiornika (beton, mur). Jego konstrukcja opiera się na szerokim kołnierzu uszczelniającym, który zapewnia pewne i trwałe połączenie z warstwą hydroizolacji (membrany EPDM, PVC, powłoki polimerowe).

Jedno z przyłączy 1" służy do podłączenia obwodu uzupełniania wody, typically sterowanego przez zewnętrzny elektrozawór. Drugie przyłącze 1" pełni funkcję portu instalacyjnego dla rurki osłonowej, w której montuje się sondę poziomu wody (np. Oase 51559, 53918), co izoluje czujnik od potencjalnych zafałszowań sygnału spowodowanych przez falowanie wody.

Kluczową cechą inżynierską jest mechanizm regulacji wysokości kołnierza przelewowego w zakresie +/- 20 mm. Pozwala to na precyzyjną kalibrację zadanego lustra wody in situ, czyli już po zamontowaniu modułu, kompensując ewentualne, drobne niedokładności wykonawcze w konstrukcji zbiornika.

Korzyści Inżynierskie i Wykonawcze:

• Minimalizacja ryzyka nieszczelności: Skonsolidowanie trzech funkcji w jednym module radykalnie zmniejsza liczbę przejść przez strukturę ściany i warstwę hydroizolacji.

• Optymalizacja prac budowlanych: Zastosowanie jednego prefabrykowanego komponentu upraszcza i przyspiesza procesy budowlane, szalunkowe i instalacyjne.

• Gwarancja kompatybilności systemowej: Moduł jest w pełni kompatybilny z automatyką Oase (sterowniki, czujniki), co zapewnia bezproblemową integrację.

• Podwyższona trwałość: Zastosowanie stali kwasoodpornej (316Ti) jest kluczowe dla instalacji z wodą uzdatnianą chemicznie (np. stawy kąpielowe, baseny ekologiczne).

• Precyzja i elastyczność: Możliwość dokładnej regulacji poziomu wody po instalacji jest nieocenioną zaletą na etapie rozruchu i kalibracji systemu.

Oase UWK 100 E (51120) stanowi zaawansowane technicznie rozwiązanie, które podnosi standard wykonawczy i niezawodność każdej profesjonalnej instalacji wodnej.
